Abwasserbeseitigung Attel

Planung neuer Druck- und Freispiegelleitungen

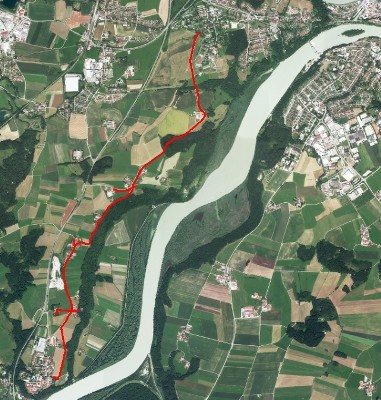

Planausschnitt: Ausführungsplanung
Dienstleister

R & H Umwelt GmbH

Schnorrstraße 5A / 90471 Nürnberg
Telefon: 0911 86 88-10
Projekt
Ort der Ausführung: Attel, Wasserburg, Bayern, Deutschland, Europa
Zeitraum: Jul 2009 - Dec 2012
Zuständiger Firmen-Standort: Niederlassung Süd, Feldkirchen
Beschreibung

Die Stadt Wasserburg beschloss, das Schmutzwasser des Einzugsgebietes der Kläranlage Attel an das Kanalnetz der Stadt Wasserburg anzuschließen.

Die Ortsteile Attel, Limburg, Kornberg, Au und Reisach liegen südwestlich der Altstadt Wasserburg. Der Ortsteil Attel wies eine zusammenhängende Schmutzwasserkanalisation auf. Die Ortsteile Limburg, Kornberg, Au und Reisach besaßen noch keine zusammenhängende Schmutzwasserkanalisation. Das häusliche Schmutzwasser wurde überwiegend über eigene Drei-Kammer-Gruben entsorgt.

Aufgrund des Geländereliefs war eine vollständige Ableitung des Schmutzwassers im freien Gefälle nicht möglich. Zur Übwindung der Höhenunterschiede wurden 5 Pumpstationen errichtet und die Druckstrecken mit Nachblaseinrichtungen ausgerüstet. An den Hochpunkten wurden Be- und Entlüftungsventile vorgesehen. Der Schwefelwasserstoffbildung wurde durch spezielle Belüftungseinrichtungen (Filter, Konvektionssperren) und besondere Materialauswahl begegnet.

Leistungen nach HOAI: Leistungsphasen 2-9 (Ingenieurbauwerke, Technische Ausrüstung), örtliche Bauüberwachung, Vermessungsleistungen

Kosten: ca. 2.500.000 € netto Baukosten, ca. 150.000 € netto Honorarkosten

Wasserbau
Siedlungswasserwirtschaft Eigenschaften
Aufgabenbereiche: Abwasserentsorgung
Entwässerungskanalarbeiten
Entwässerungseigenschaften
Erschließungsziele: Stadtteil, Wohnsiedlung
Abwasserart: Grauwasser, Schwarzwasser, Gelbwasser, Braunwasser, Niederschlagswasser
Kanalsystem: Mischsystem, Trennsystem
Methode: offener Kanalbau, Grabenloser Kanalbau
Entwässerungsart: Freispiegelrohrleitung
Leitungsmaterialien: Guss, Polyethylen (PE)
Nennweite DN: 300 mm
Netzlänge: 6400 m
Regenentlastungs-
bauwerke:
Stauraumkanäle
Details zu den erbrachten Leistungen
  • Planungsumfang

    ca. 3,4 km Freispiegelkanäle DN 200 - 300 GGG / PE, ca. 3 km Druckleitungen DN 90 - 200 PE, ca. 40 m Stauraumkanal DN 2000 Sb, 5 Pumpstationen (Fertigteil / Ortbeton) inkl. Nachblaseinrichtung

  • Besonderheiten

    Gewässerquerung des Gerner Grabens mit der Abwasserdruckleitung in geschlossener Bauweise mittels horizontalem Bohrspülverfahren

Auftraggeber

Stadt Wasserburg am Inn

Branche: Stadt- und Gemeindeverwaltungen
Marienplatz 2
83512 Wasserburg
Referenz bestätigt am 11.07.2012 durch Herr Steindlmüller (Stadt Wasserburg am Inn)
